很多KTV包厢在装修的时候，就要考虑到KTV音响安装、连接的问题、线材之间具体该如何连接。触摸屏与电源连接的时候，哪个端口该采用公线，哪个端口采用母线？我们在装修前把音响设备线材布置好（暗线），可以让KTV包厢看起来更为简洁、整齐。装修完了再去考虑KTV音响设备连接的线材，就把所有的线材都暴露出来了（不美观）。
这次分享一份详细的KTV音响安装、连接教程、含设备机柜尺寸分析，主要针对需要布置“暗线”的KTV音响工程。我们先来说一下KTV音响机柜里面有哪些设备，所有的设备叠加起来有多高、长和宽各是多少。当我们确定了所有的KTV音响设备长、宽、高的数据后，就可以定制设备机柜了。KTV设备机柜里面主要有
1、点歌机主机
2、专业功放
3、效果器
4、无线话筒接收器
5、电源时序器
这几个音响设备叠加起来的高度在50cm内，如果考虑散热的话我们可以增加托盘。

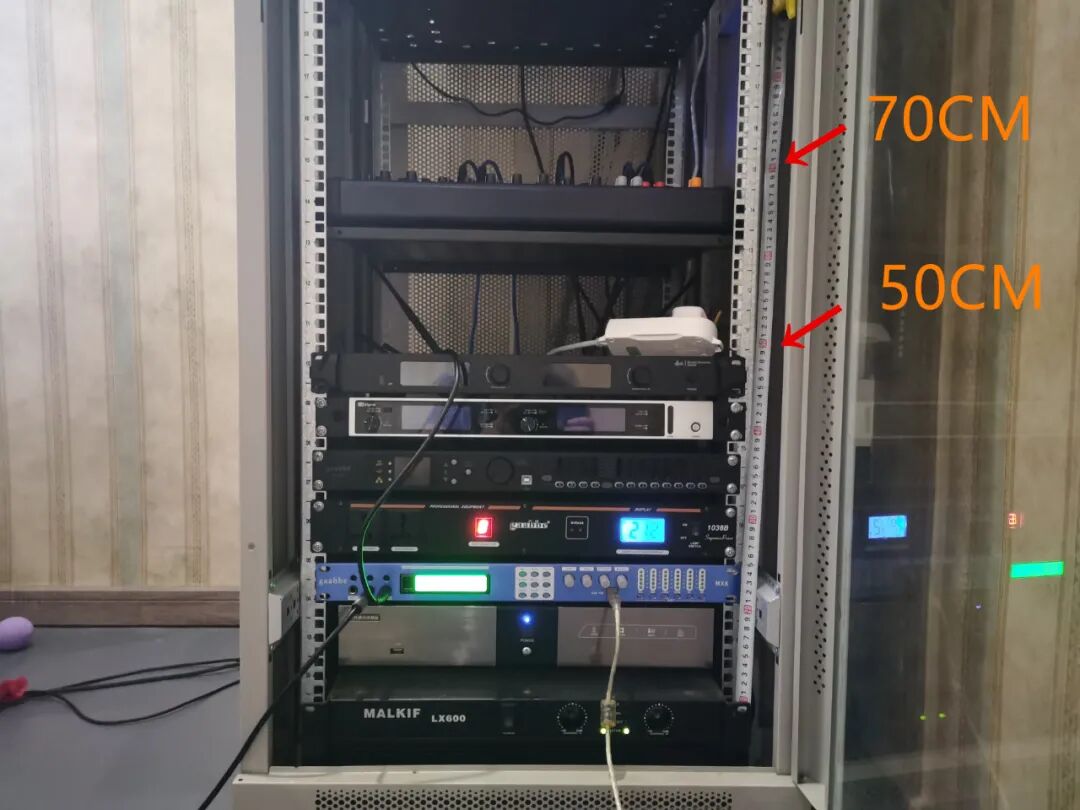

建议大家的音响设备机柜在80cm左右，带2个托盘，木质的托盘还可以有效隔断设备之间的静电传输。
大家可以看到，音悦启明星试音室的网络机柜采用3个托盘，主要是增加了数字调音台和模拟调音台。

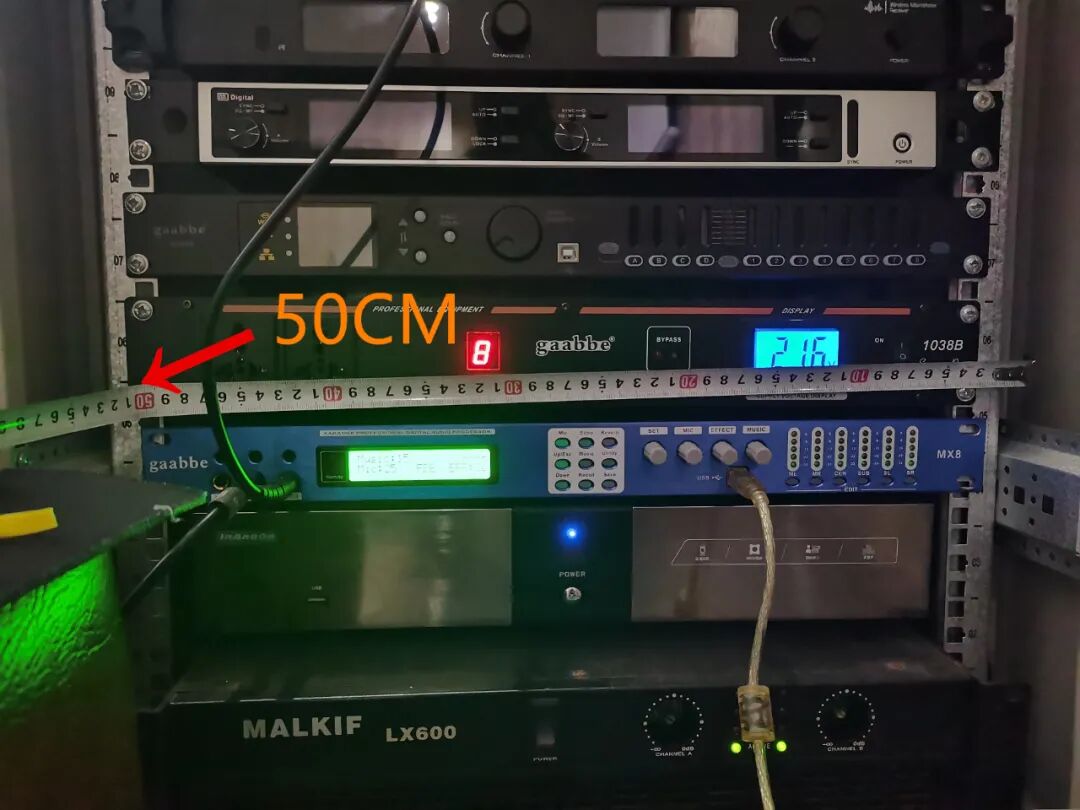

这里我（张启东）说明一下，在KTV音响行业里面，大部分音响设备的宽度是一样的（这是行业标准）。就好像我们的电视机、电饭煲、电脑都采用了220V左右的电压供电一样！功放、效果器、无线话筒接收机、虽然它们的深度不一样，厚度不一样，但是宽度是一样的（50cm左右）。所以可以用螺丝把KTV音响设备，直接固定在一个网络机柜上！建议大家的音响设备机柜的宽度在70cm左右，空间大有利于散热与安装设备。

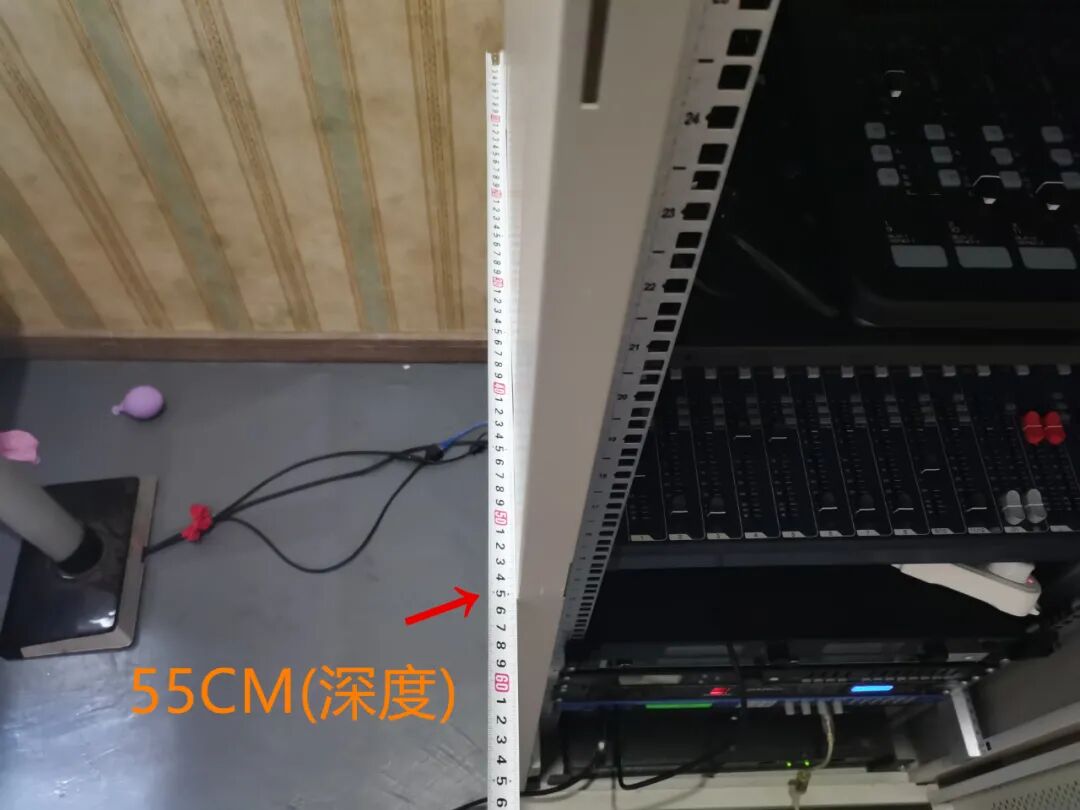

再来看看我们KTV机柜的深度（55cm），目前大部分机柜的深度标准为60cm到80cm左右.建议大家的机柜深度在70cm左右，留一点空间用于音响设备尾部接线。

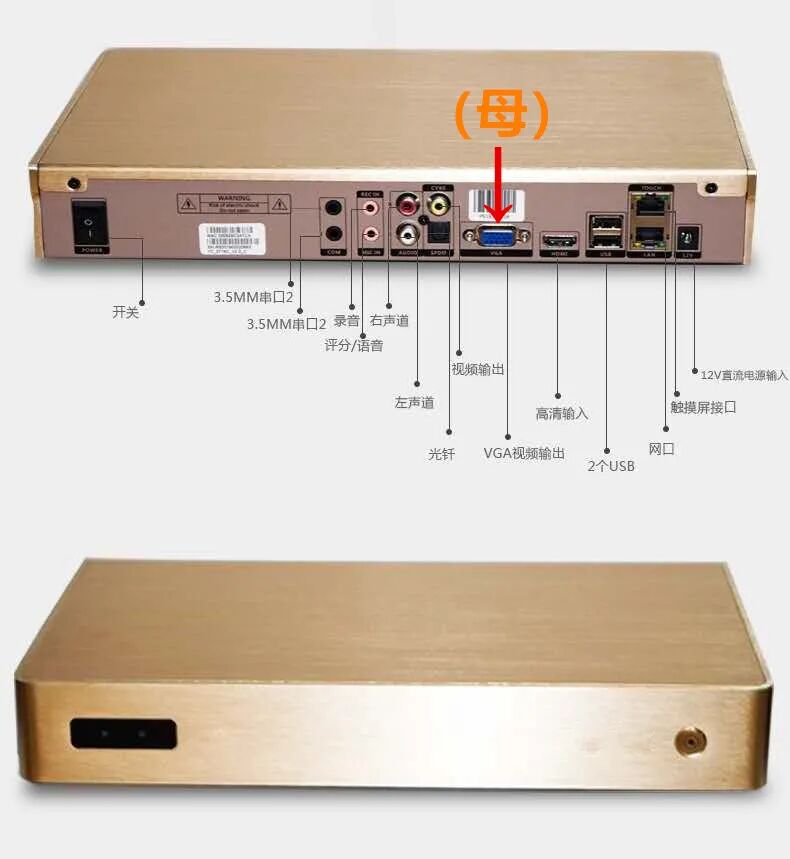

投影仪和点歌机之间一般直接采用高清线连接，我们可以看到点歌机主机背后的HDMI接口。
在电视机、投影仪、显示器、电脑、点歌机主机上的HDMI接口都是一样的。
所以HDMI线材的两个端口也是一样的！

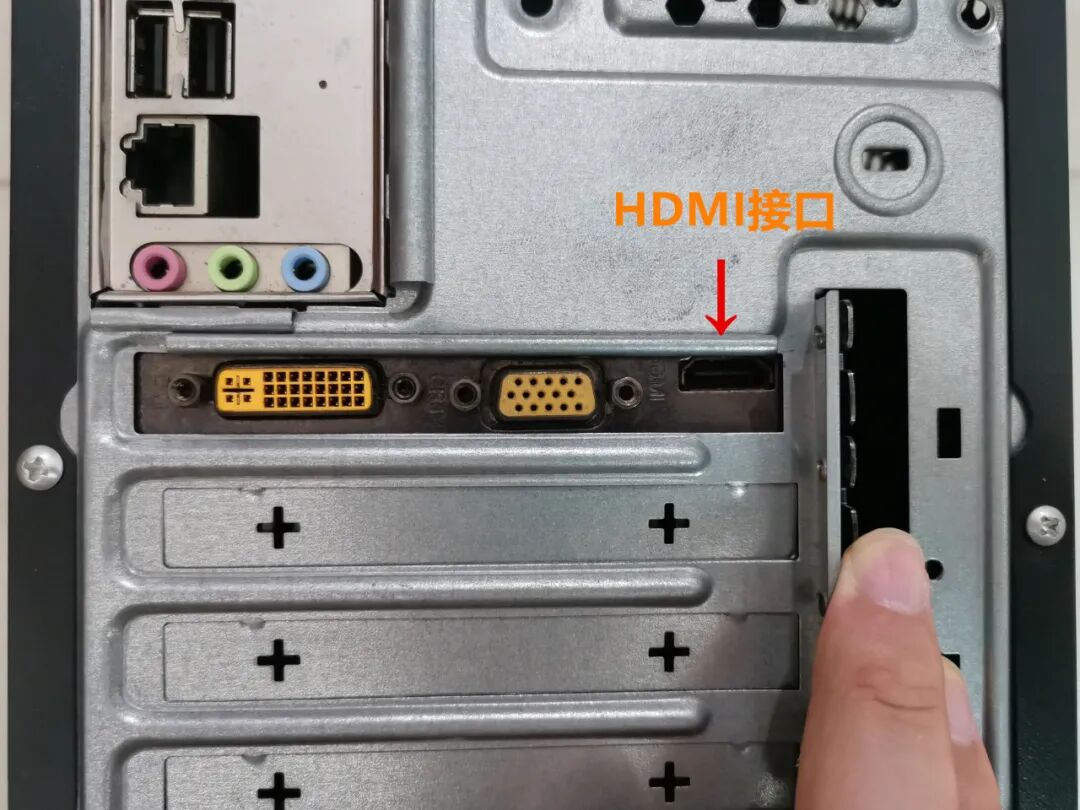

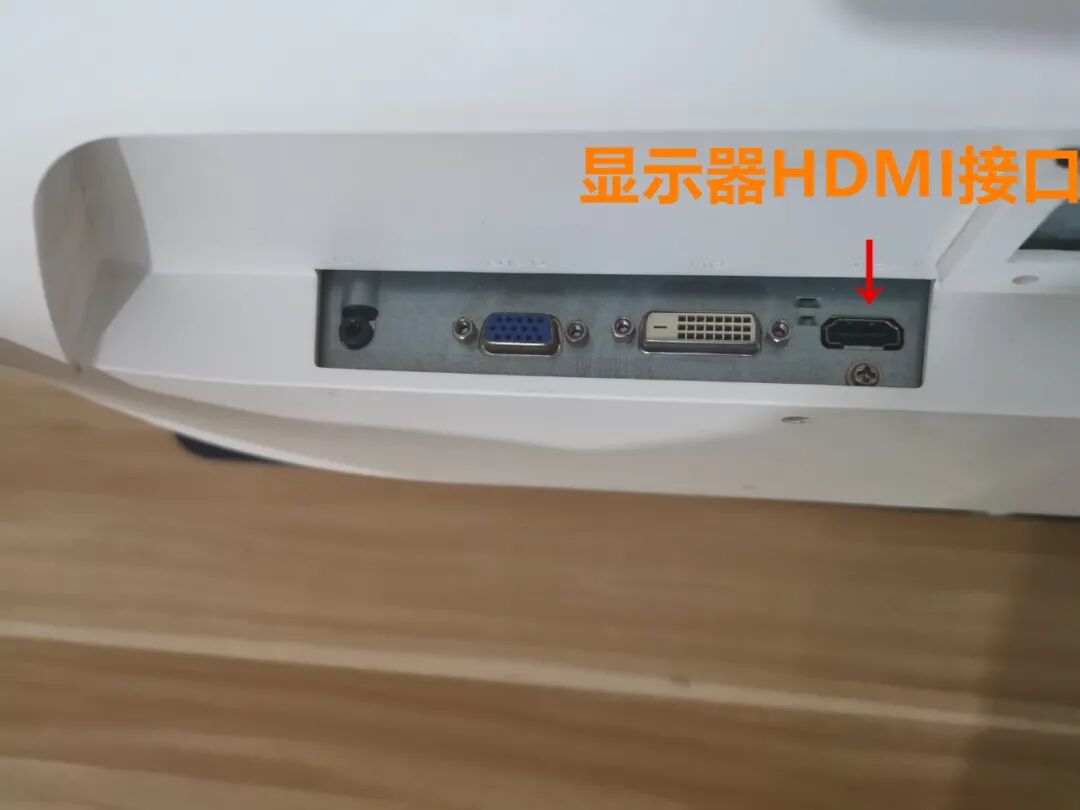

这是电脑与电脑显示器的HDMI接口实拍图（手机实拍），大家可以对比下。

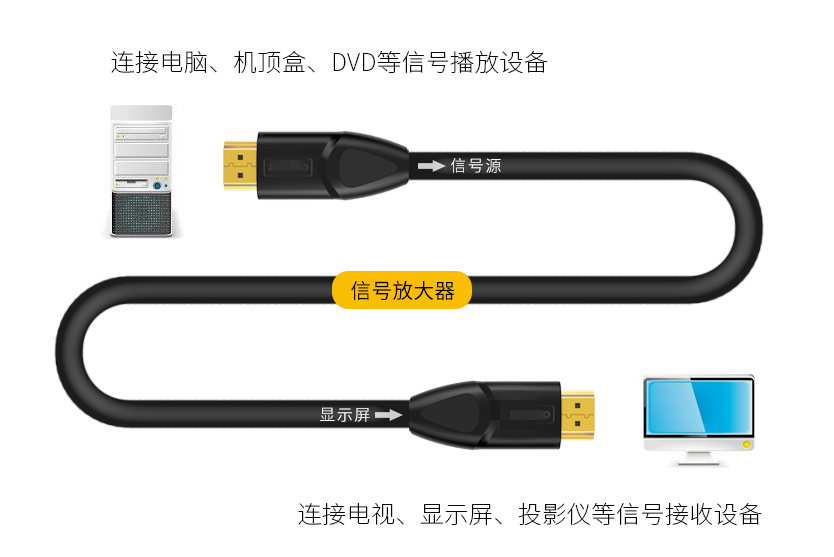

标准的HDMI线材连接图，点歌机主机到投影仪（电视机）

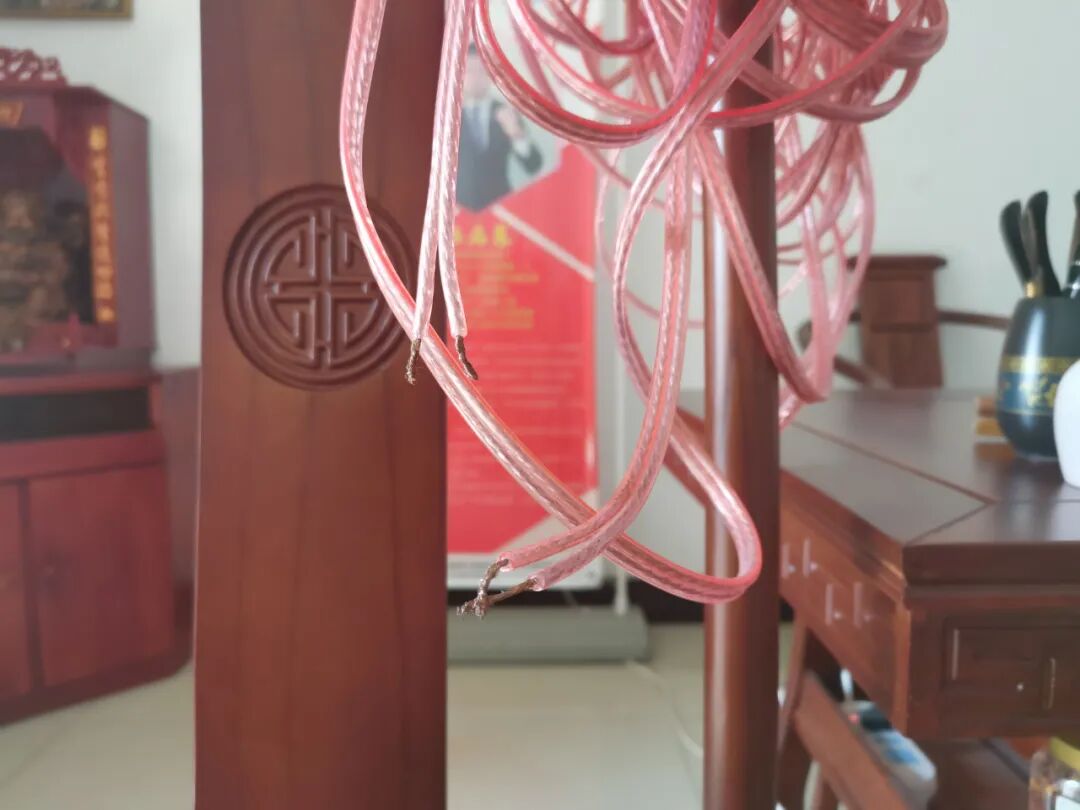

专业音箱到功放的音箱线材其实非常简单，把线材铺好后，在两边接两个欧姆头即可。欧姆头的一边接到音箱的尾部，另外一端接到功放的尾部即可。

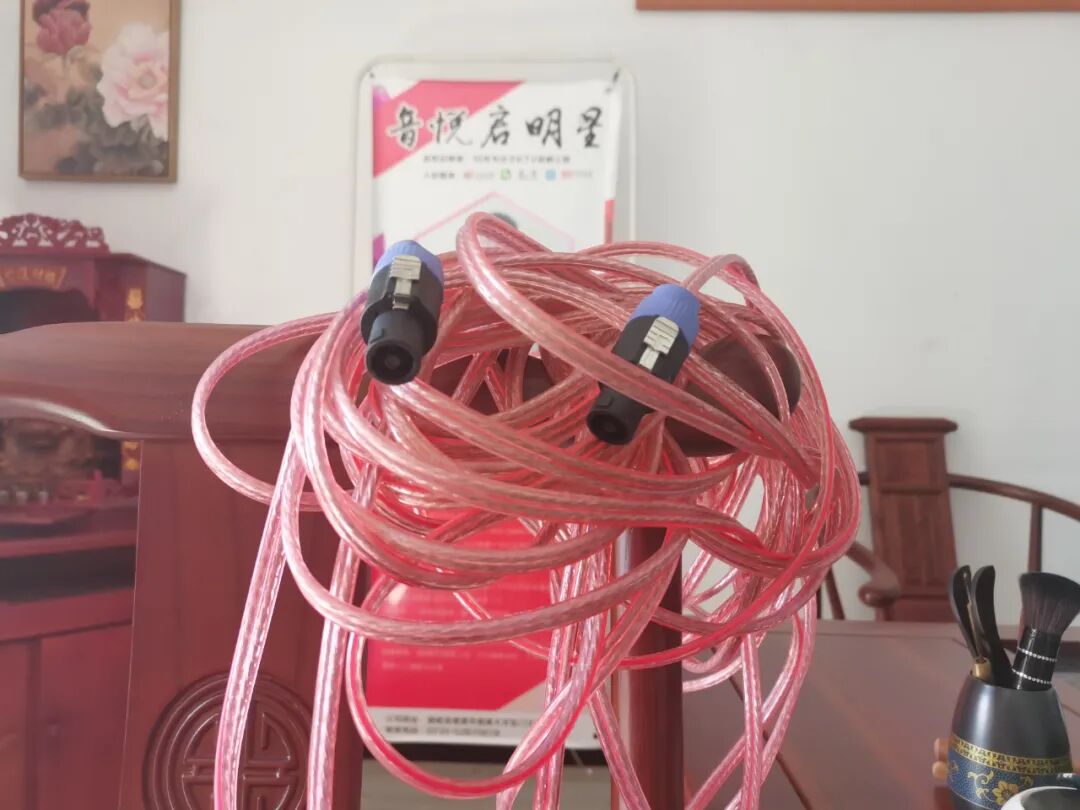

音箱线上面的欧姆头可以自由更换，操作简单方便，没有任何技术门槛。建议让线材的卖家直接把线材与欧姆头连接好（节约时间）。

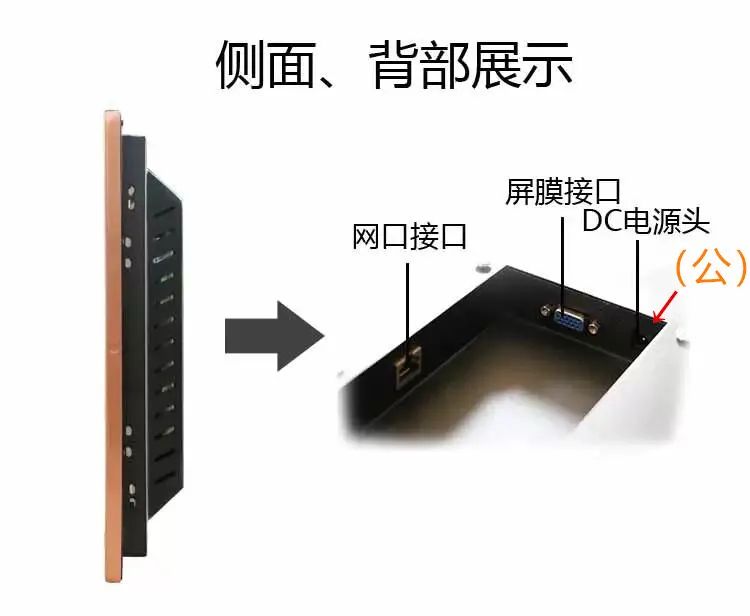

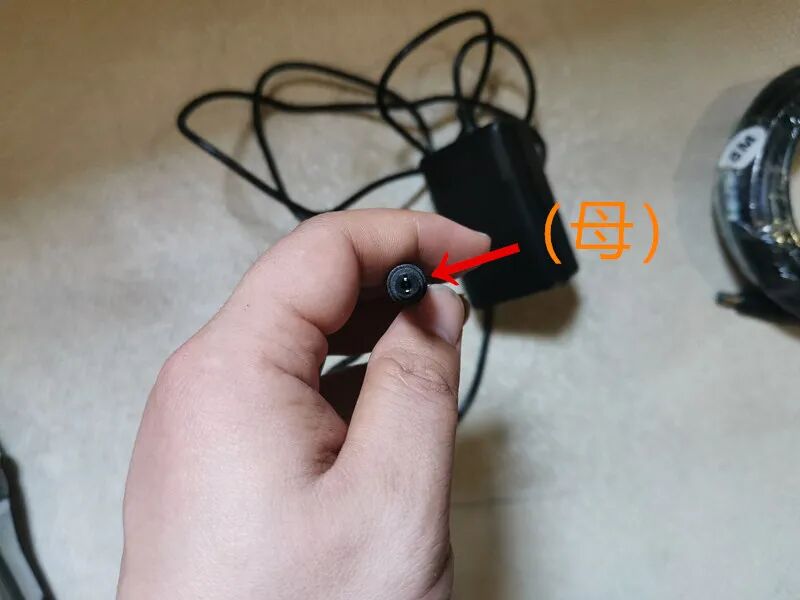

我们重点说一下触摸屏与点歌机主机之间的连接，因为触摸屏需要安装在墙壁上。所以连接它们之间的线材需要做成“暗线”，这是必看的线材连接解析！也就是一个小型的电源提供给触摸屏，让触摸屏可以工作。有时候我们点击触摸屏发现点歌机失灵了，很有可能就是这根线材松动了。如果触摸屏没有视频信号，而投影仪却有视频，那应该就是VGA线材松动了。如果我们把线材里面有芯的接口定义为“公”，而里面空洞的接口定义为“母”那么触摸屏上面的接口就是“公”，与它连接的接口只能是“母”（点歌机触摸屏）

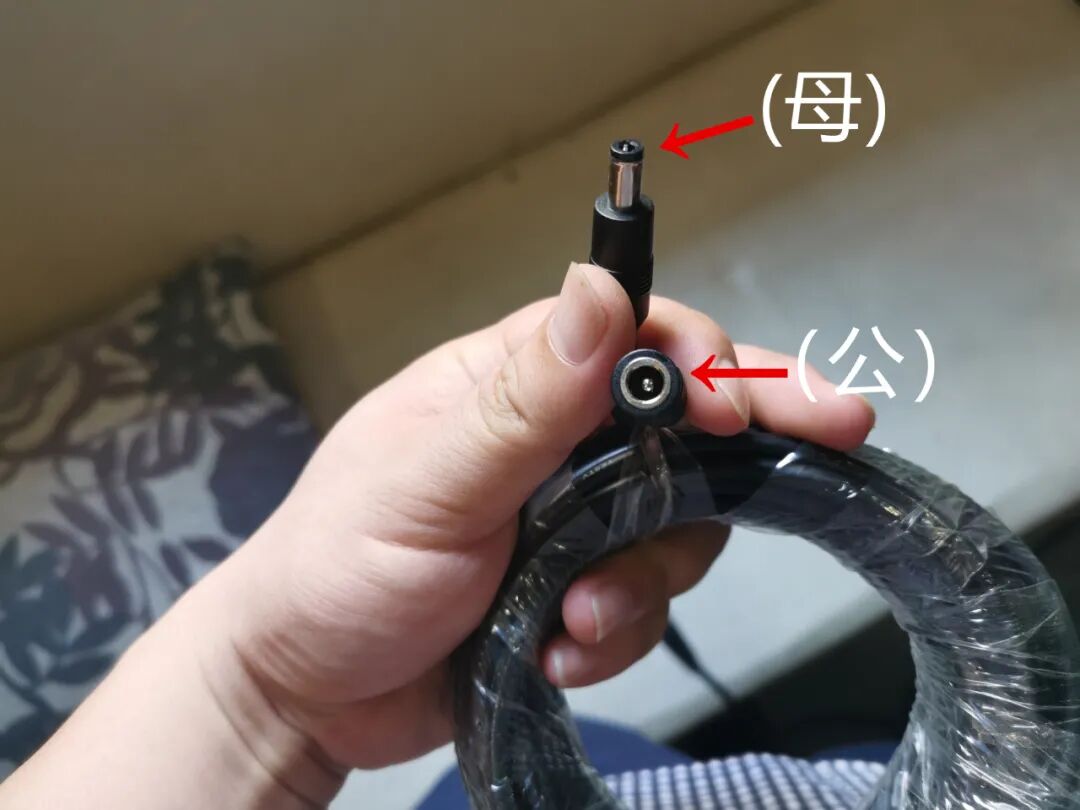

我们可以把触摸屏直接与电源连接起来，也可以在它们之间增加一根线（有时候长度不够）。
网络线接口
网口接口的接口不管是在触摸屏上还是点歌机上，都是一样的。
（触摸屏）

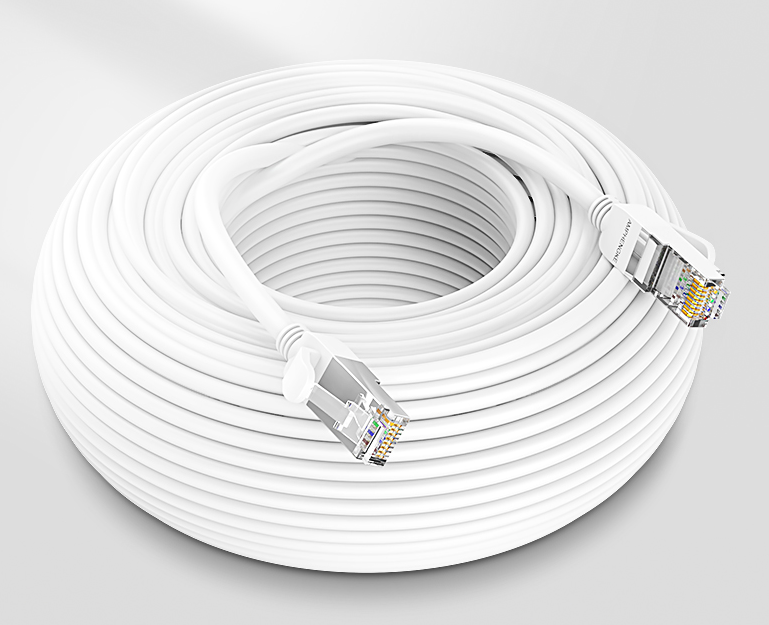

我们用两边都有水晶接口的网线即可连接触摸屏和点歌机主机。对比下触摸屏接口和网线接口，外观是一样的，功能不一样而已。

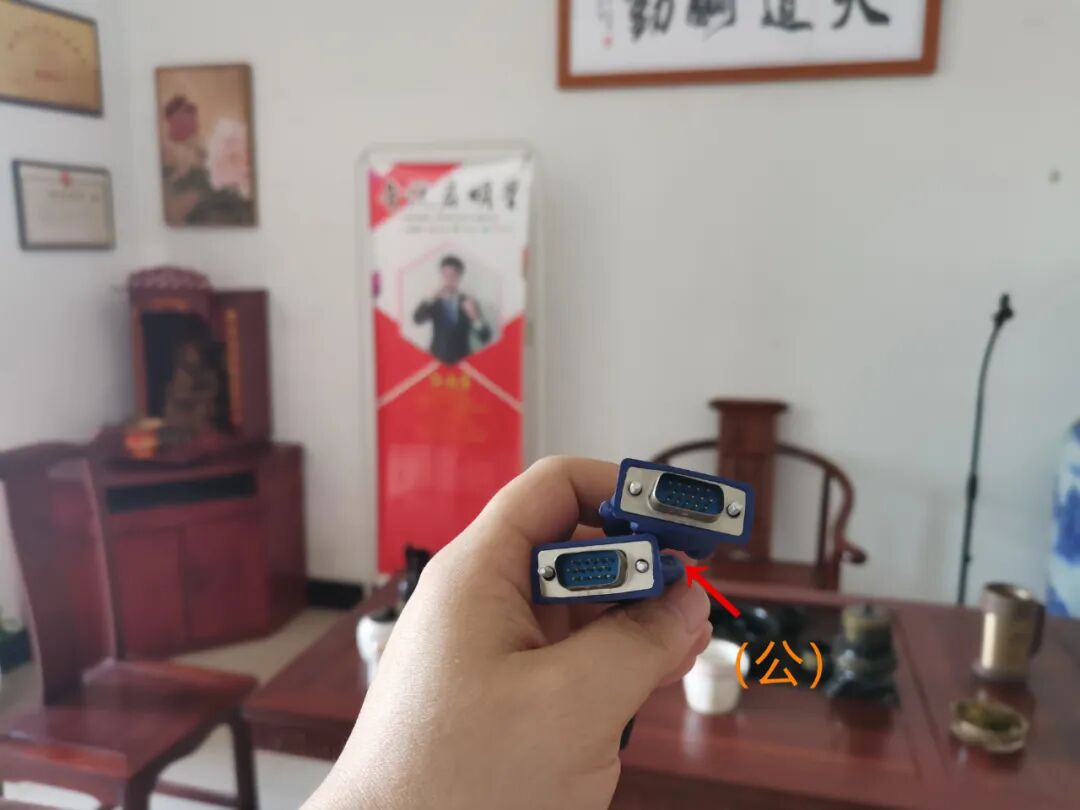

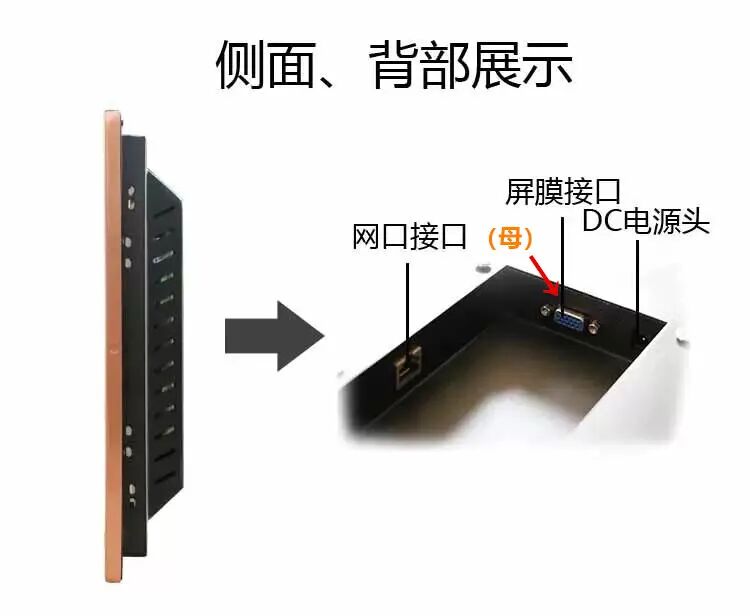

在触摸屏和点歌机主机上VGA的接口都是“母”的，所以VGA线材上面的接口都是“公”的

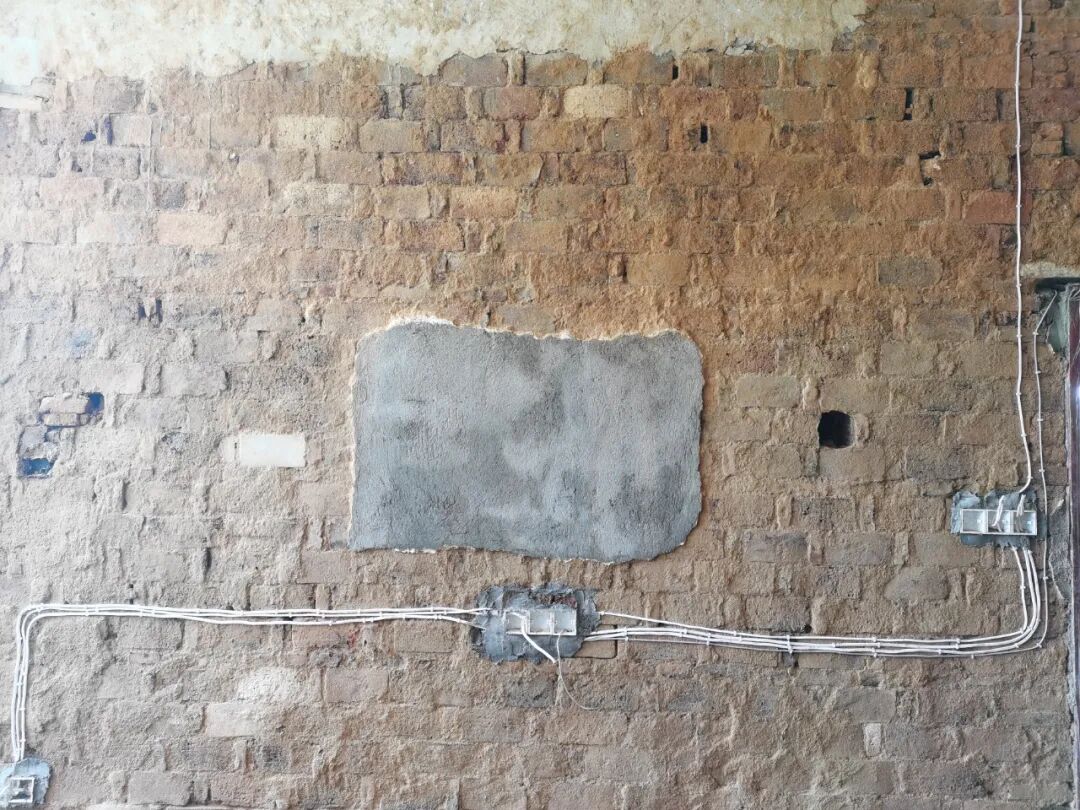

当我们把这些KTV音响设备的线材预埋好了后，还要拍个照！
拍个照是为了熟悉线路，后期在墙壁上安装支架的时候，知道哪里打膨胀螺丝比较安全，避免把原来的“暗线”给打断了以上就是KTV音响安装、连接教程，含设备机柜尺寸分析，大家可以按照以上的步骤去执行即可。
